PTFE索膜建筑——佛山世纪莲体育场

发布日期:2021-09-06 浏览次数:

世纪莲体育中心坐落在佛山市东平河畔新城区中心组团中央公园内,于2004年6月开始动工,2006年9月建成,总面积42公顷,总投资约9.59亿元人民币。整个体育中心主要由体育场、游泳跳水馆、地下停车场、室外大型车辆停车场、室外400米跑道运动场、足球训练场、室外水上中心、能源中心及附属配套服务设施组成。

体育场

佛山世纪莲体育场建筑面积78193平方米,高50米,屋盖直径310米,膜投影面积53421平方米,观众座位36686个。体育场看台分东、西看台,东、西主看台下面空间分为三层,主要由运动员、裁判员用房、记者用房、机房和车库等组成。

PTFE索膜建筑——佛山世纪莲体育场(图1)

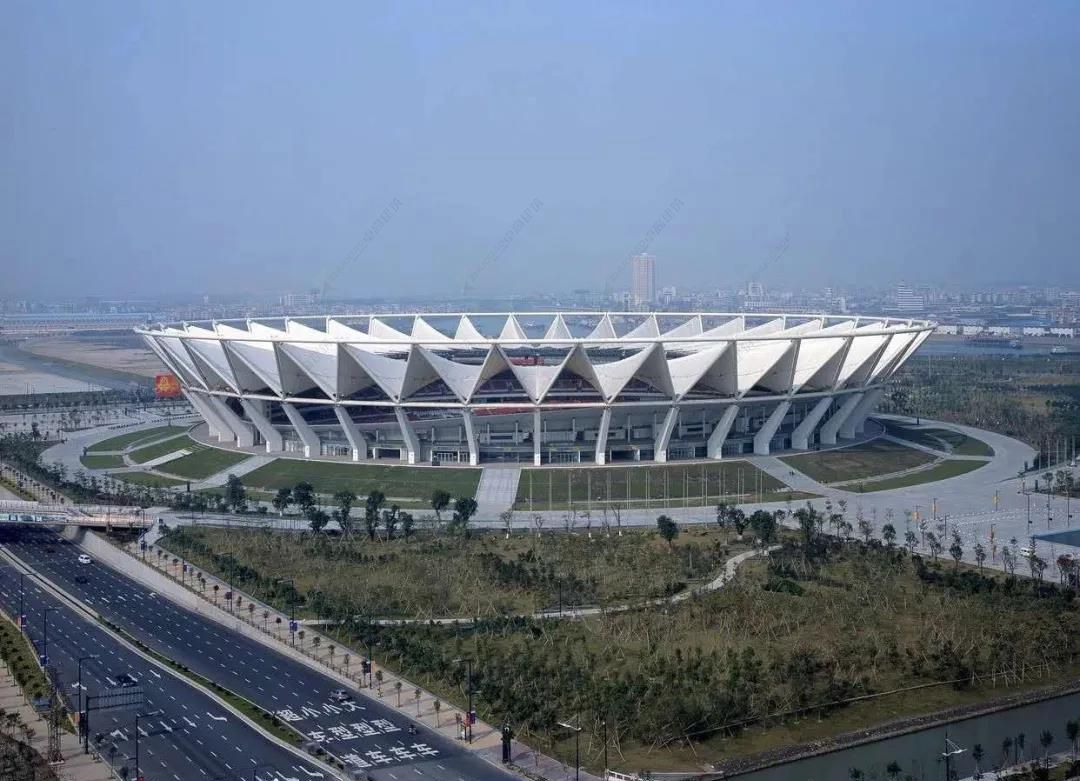

体育场在外型上采用新颖轻巧的索膜结构形式,突出历史与浓郁时代气息的设计构思,平面布局采用外圈圆套椭圆对称的布局形式,运动场长轴方向为正南设置,形式上呈现出东西看台高、西北看台低的马鞍型的空间形态。体育场主体建筑部分底墒3层,底下2层,为钢筋拴框架结构,索膜面积在世界同类建筑中位居前列。体育场外型气势宏伟,象一朵盛开的莲花,是佛山市的标志性建筑。

独特的“花瓣”设计

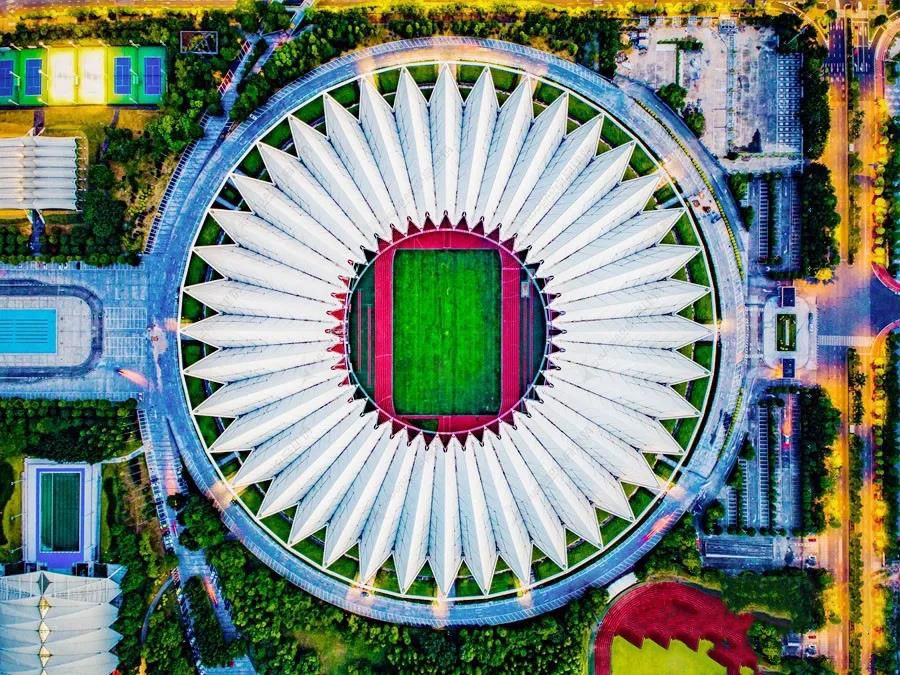

世纪莲体育中心最独特之处莫过于那莲花的造型了。而这朵“莲花”便是由80根索,挂上80块每块面积近千平方米的膜拼成的。两块膜拼成一个“花瓣”的话,这朵“莲花”一共有40片“花瓣”。

PTFE索膜建筑——佛山世纪莲体育场(图2)

PTFE索膜建筑——佛山世纪莲体育场(图3)

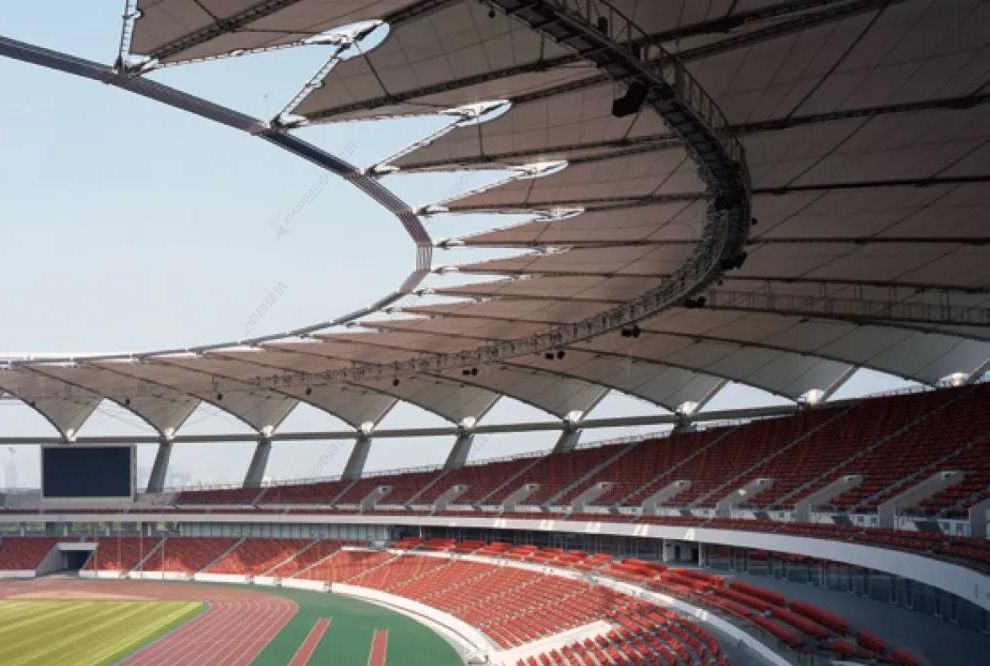

体育场的索膜圆顶,共由80块索膜结构组成,其用PTFE薄膜覆盖屋面,覆盖面积约为5.3万平方米,展开面积达7万多平方米,是超大面积索膜建筑之一。

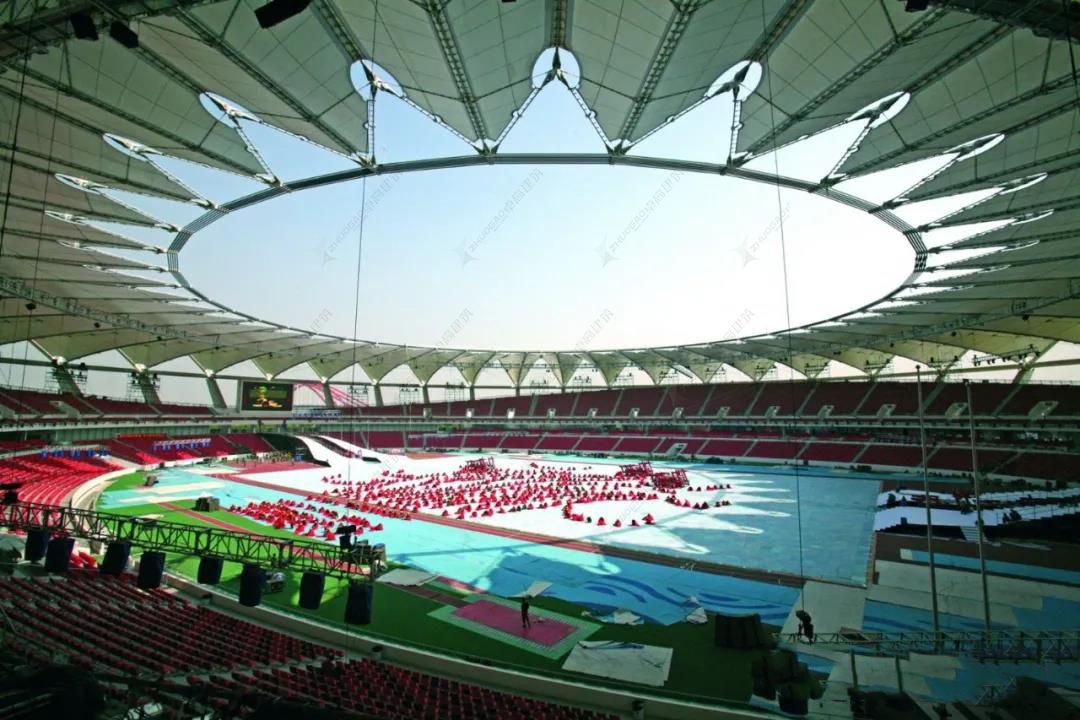

索膜圆顶建成后,PTFE薄膜将形成许多“折叠”,远看就像花瓣一样。该“花瓣”是观众观看比赛的遮雨篷,它属于超大型索膜建筑,据统计,提升到高空的钢索总数量达2684根,单根索最重为21吨,总重量为995吨,连同钢索夹等连接件,钢索体系的总重量为1260吨,其累积总长度约为36000米。

PTFE索膜建筑——佛山世纪莲体育场(图4)

游泳跳水馆

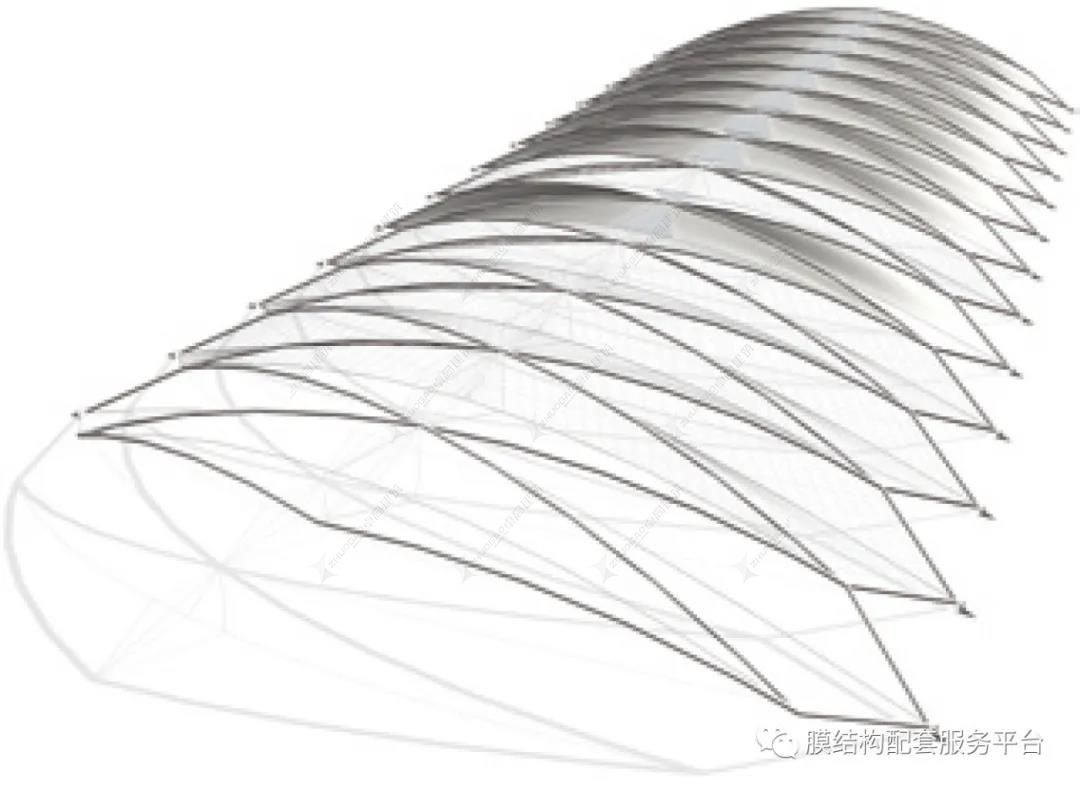

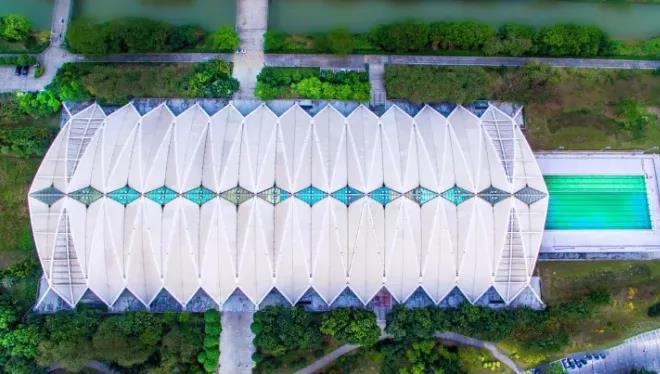

游泳跳水馆建筑面积31052平方米,长220米,宽88.8米,高22米,观众座位2800个。建筑结构为四周大面积玻璃幕墙配以钢结构+PTFE索膜屋面,以大跨度钢结构供架体系涵盖着4个国际标准游泳池,呈现了磅礴的气势。

PTFE索膜建筑——佛山世纪莲体育场(图5)

PTFE索膜建筑——佛山世纪莲体育场(图6)

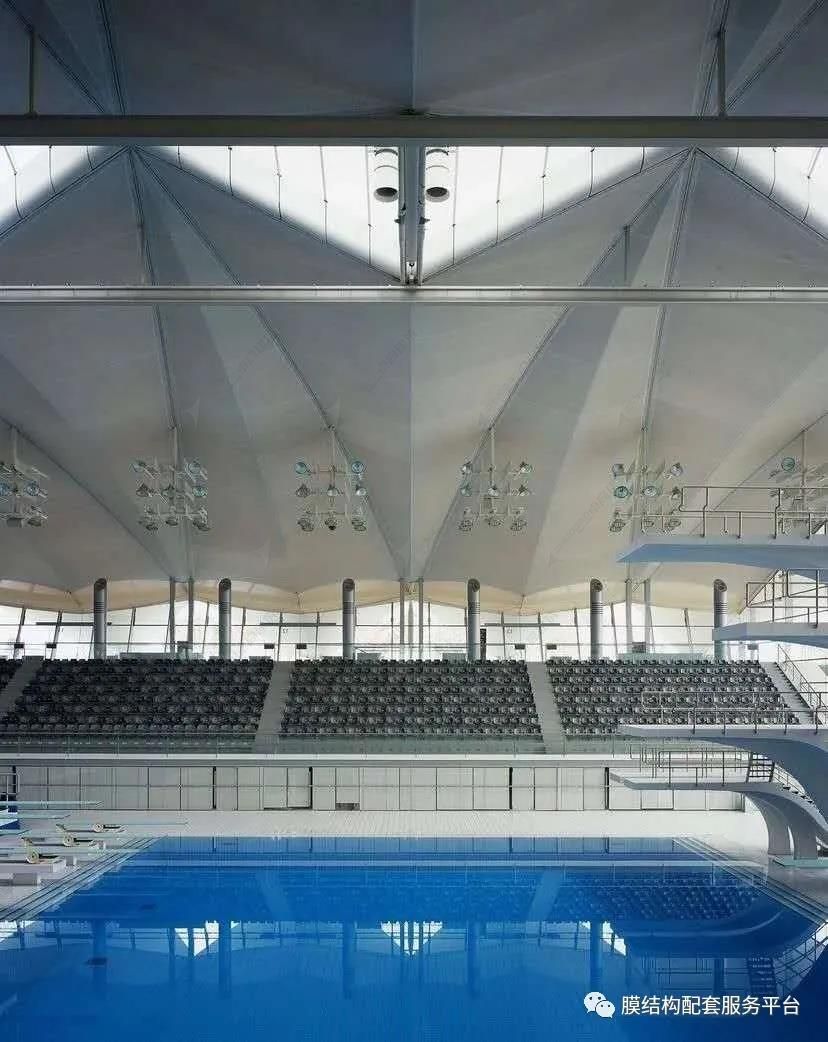

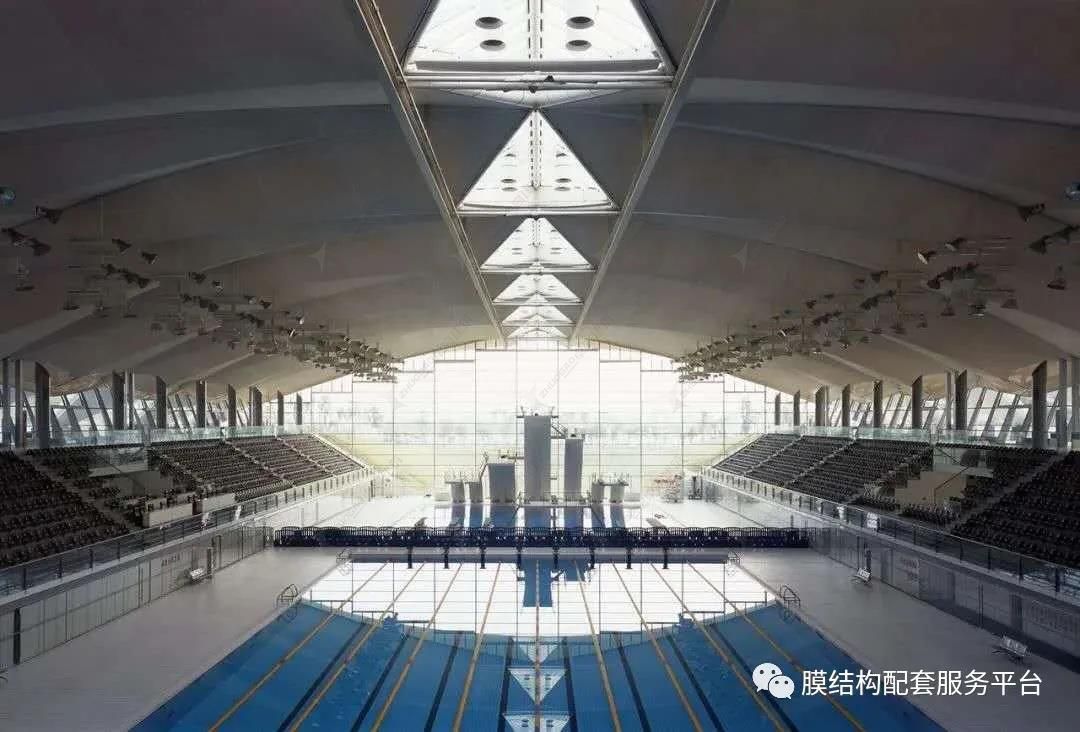

该馆内部空间视野宽阔,半透明的膜状屋顶仿佛漂浮在新游泳池的上方,为室内引入自然采光,灯光效率高、眩色少,给人以舒适、轻松的感觉。

PTFE索膜建筑——佛山世纪莲体育场(图7)

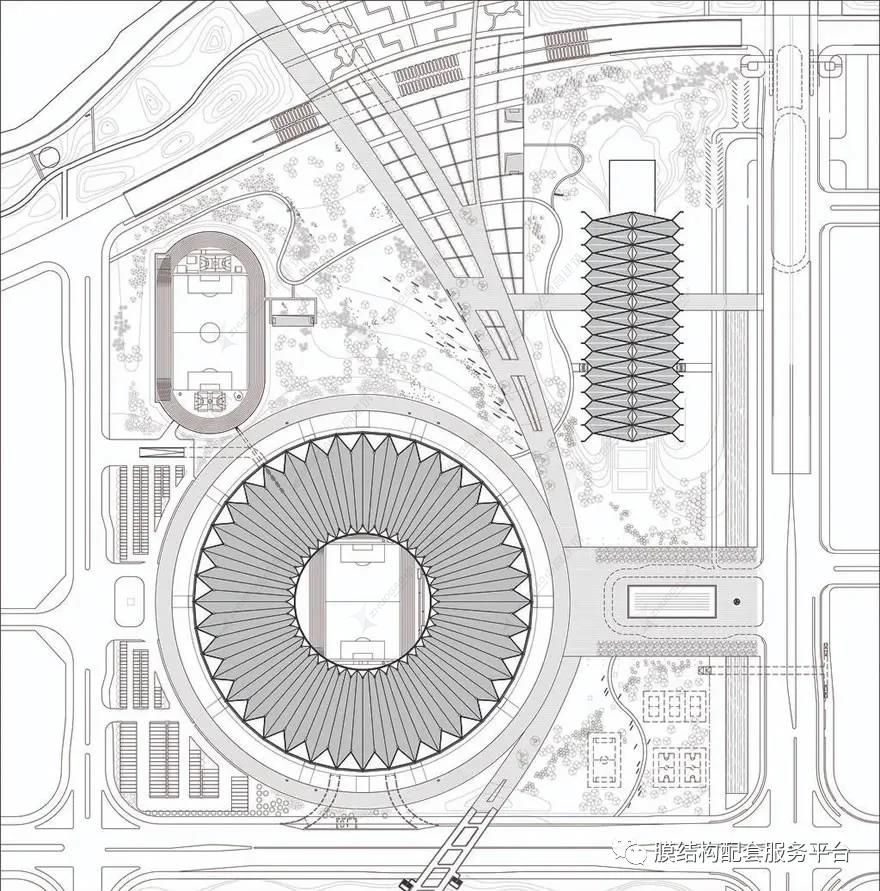

总平面图

PTFE索膜建筑——佛山世纪莲体育场(图8)

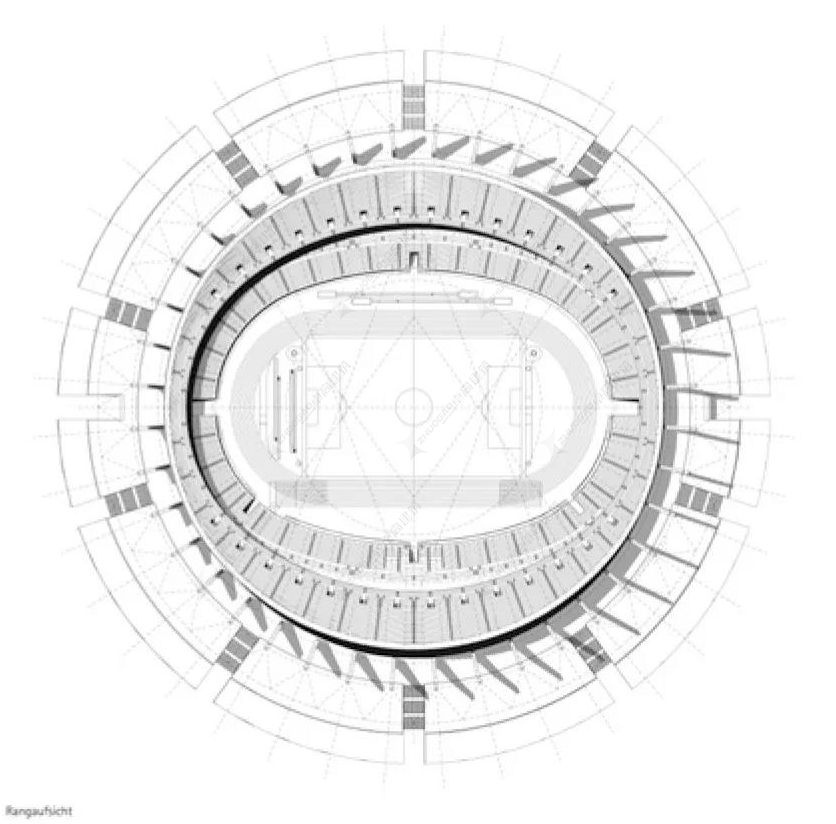

体育场平面图

PTFE索膜建筑——佛山世纪莲体育场(图9)

体育场立面图

PTFE索膜建筑——佛山世纪莲体育场(图10)

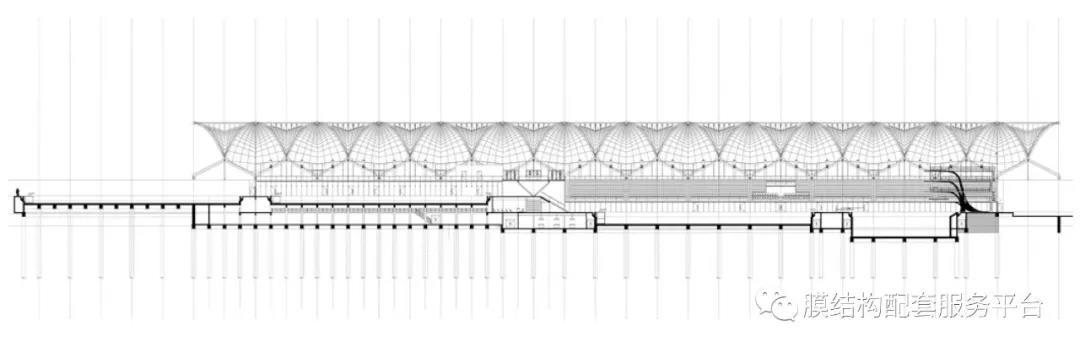

游泳跳水馆立面图

PTFE索膜建筑——佛山世纪莲体育场(图11)

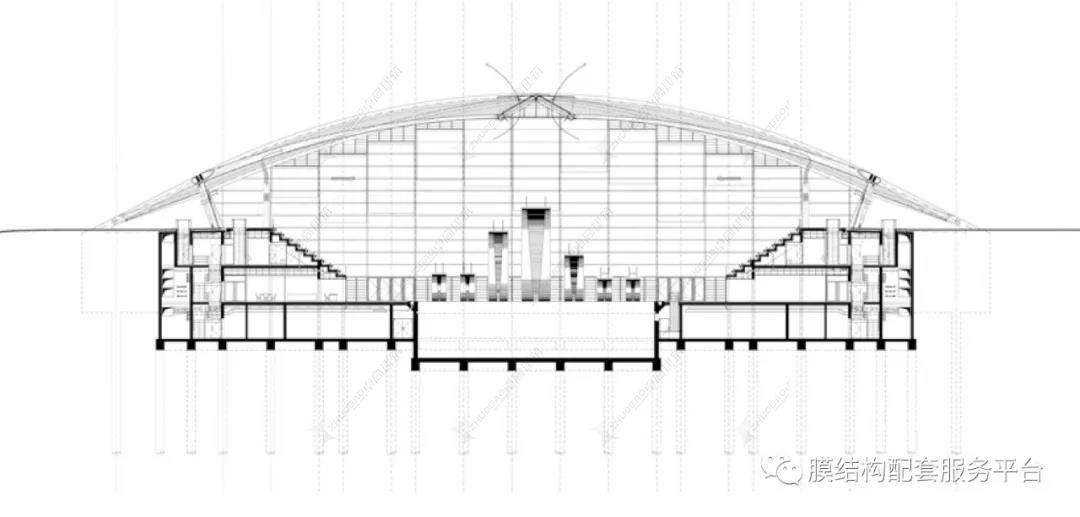

横截面

PTFE索膜建筑——佛山世纪莲体育场(图12)
